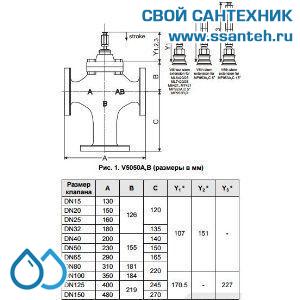

Трехходовой разделительный клапан V5050B1155 Honeywell

фланцевый с одинарным седлом используется для непрерывного регулирования горячей или охлажденной воды, пара.

ПРИМЕНЕНИЕ


Клапаны V5050B Honeywell используются в отопительных и вентиляционных системах, в системах кондиционирования воздуха. Они специально разработаны для систем с большим перепадом давления (системы центрального отопления) и управляются при помощи электроприводов Honeywell


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Не устанавливайте клапан V5050B со штоком, расположенным ниже горизонтали.
- Направление потока жидкости должно соответствовать стрелке на корпусе клапана.
- Настоятельно рекомендуется установка грязевика перед клапаном.
- Подключение электроприводов не требует дополнительных соединени и переходников


Другие разделительные трехходовые клапаны V5050B Honeywell, Ру16, с ходом штока 38 мм

Модель	DN мм	Kvs	Макс. перепад давления c 600Н приводом, кПа	Макс. перепад давления с 1800Н приводом, кПа
V5050B1064	100	160	-	230
V5050B1072	125	250	-	90
V5050B1080	150	360	-	90

СОВМЕСТИМЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL


Электроприводы ML6421 Honeywell 3-pt, 38 мм, 1800 Н

Модель	Напряжение/Мощность, Vac; VA	Ход штока, мм	Продолжительность рабочего хода, мин.
ML6421B3004	24; 11	20	1.9
ML6421B3012	230; 11	20	1.9

Электроприводы ML7421 Honeywell 0/2...10V=, 38 мм, 1800 Н

Модель	Ход штока, мм	Продолжительность рабочего хода, мин.
ML7421B3003	38	3.5

Пневматический привод МР953 Honeywell


Программа подбора клапанов и приводов HONEYWELL


ЗАПАСНЫЕ ЧАСТИ

R43176755-005|Ремонтный комплект для замены уплотнений штока клапана
